Energetische Inspektion von Lüftungs- und Klimaanlagen nach GModG, Abs. 4, §§ 74-78 mit Durchführung nach DIN SPEC 15240 Stufe A, B oder C

Energielabel Klimaanlage 2026
Quelle: Software KLIMA-Check der Hottgenroth Software AG

Vorinspektion

  • Prüfung der vorhandenen Anlagendokumentation mit Abgleich der Revisionsunterlagen auf Aktualität,
  • ggf. Erstellung aktueller Anlagenschemata,
  • Erhebung der konditionierten Flächen und Versorgungsbereiche,
  • Gespräche mit dem Nutzer und Betreiber der Anlagen um erste Hinweise auf Effizienzprobleme beim Betrieb der Anlagen zu erhalten.

Begehung der Versorgungsbereiche und Ermittlung der Gebäude-/Zonenparameter

  • Aufnahme der vorhandenen Kühllasten (Beleuchtung, Geräte, Personenanzahlen, vorhandener Sonnenschutz etc.),
  • Begutachtung der Raumströmungssituation (Luftkurzschlüsse, Beeinflussung durch Einbauten etc.),
  • Einschätzung der Wechselwirkung durch weitere Anlagen (Klimasplitgeräte, statische Heizung) auf die inspizierten Anlagen,
  • stichprobenartige Messung der Raumluftzustände (Feuchten, Temperaturen),
  • Einschätzung der Raumluftqualität und visuelle Inspektion der Luft- und wasserführenden Leitungen.
Energetische Inspektion Klimaanlage

Messtechnische Untersuchungen

  • Messung und Dokumentation der Außen-, Zu- und Abluftvolumenströme sowie der statischen Druckerhöhung sowie der elektrischen Wirkleistung der Ventilatoren,
  • Messung und Dokumentation der Systemtemperaturen und -feuchten (Zuluft, Abluft, Vorlauf, Rücklauf),
  • ggf. Messung und Dokumentation der Effizienz WRG, Aufnahme von Messwerten ggf. vorhandener Zähler,

Begutachtung der Regelungsparameter

  • Prüfung und Dokumentation der aktuellen Einstellungen für Betriebszeiten, Temmperatur- und feuchtesollwerte, Luftvolumenstromregelung, Betriebsmodi in DDC-Regelung bzw. Gebäudeautomation (GA),
  • Abgleich der IST- und SOLL-Werte durch Messungen,

Inspektion Anlagentechnik

  • Check der wichtigsten Funktionen,
  • Inneninspektion Kälteanlagen und RLT-Geräte, Prüfung der hygienischen Anlagenzustände und visuelle Prüfung der Dichtheit von Lüftungsleitungen und Zustand des Dämmmaterials,
  • Fotodokumentation und Bewertung des Zustandes von relevanten Anlagenkomponenten,

Erstellung des Inspektionsberichtes

  • Ermittlung und Vergleich des Effizienzkennwertes EKK (Klimakälte), des Effizienzkennwertes ERLT und des Systemkennwertes ERLT,SYS (RLT-Anlagen) mit EnEV/GEG/GModG-Referenzkennwerten,

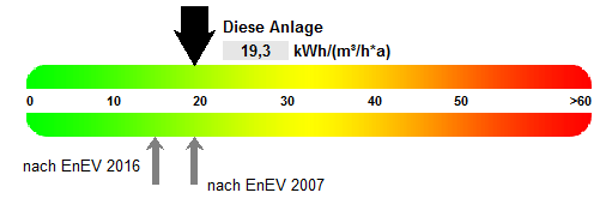

Energiekennwert RLT-Anlage

Energiekennwert RLT-Anlage, Quelle: Software KLIMA-Check der Hottgenroth Software AG

  • Ermittlung und Vergleich der spezifischen Ventilatorleistungen PSFP,
  • Ermittlung der Kennwerte für Wärme- und Feuchterückgewinnung, Be- und Entfeuchtung,
  • Kühllastrechnung nach VDI 2078 (vereinfacht) bzw. nach Benchmarkverfahren und Ermittlung der Gesamtkühllasten,
  • Ermittlung der Rückwärmezahl der WRG (vereinfachtes Verfahren),
  • Ermittlung des Nutzenergiebedarfes der Dampfbefeuchtung,
  • Ermittlung des thermischen Energiebedarfes der Wasserbefeuchtung,
  • Nutzung des Kälte-System-Check-Tools zur Beurteilung der Effizienz von Kälteanlagen,
  • Nutzung des BfEE-Online-Effizienzrechners Klima-Lüftung zur Erstellung von Energielabels mit Angabe der Energieeffizienzklasse E bis F
  • Ermittlung und Vergleich der Energieverbrauchsdaten der Anlagen u.a. mit dem TEK-Tool des IWU
  • Ergebnisaufbereitung mit individuellen Vorschlägen zur Verbesserung der Anlageneffizienz in einem umfassenden, beim DIBt registrierten, Inspektionsbericht (kein Standardbericht aus Softwarelösungen).

Optionale Leistungen

  • ggf. Erläuterung der Ergebnisse beim Auftraggeber,
  • ggf. dynamische Simulation des Energieverbrauches mit der Software AC-OPT für RLT-Anlagen und ACW-OPT für Kälteanlagen,
  • ggf. Erstellung einer Wirtschaftlichkeitsberechnung nach VDI 2067 für die vorgeschlagenen Effizienzmaßnahmen.

Das Ingenieurbüro TGA-Effizienz verfügt über alle fachlichen und technischen Voraussetzungen sowie über das notwendige Zertifikat der Bundesprüfstelle TGA e.V. zur Durchführung von Energetischen Inspektionen an Klimaanlagen und kombinierten Klima- und Lüftungsanlagen nach §§ 74-78 GModG (ehemals: §12 EnEV, bzw. §§ 74-78 GEG).
